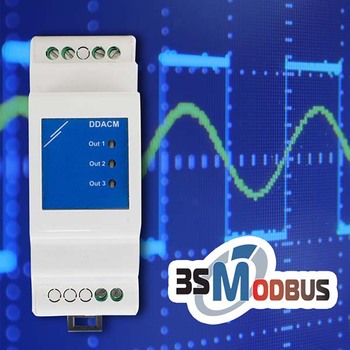

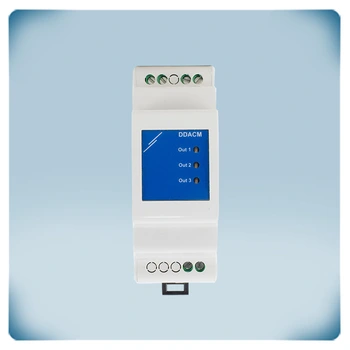

Аналогов конвертор към Modbus, 3 галванично разделени изхода
Описание на продукта
Серията преобразуватели DDACM са предназначени за преобразуване на Modbus RTU (RS485) сигнал към аналогов / модулиращ изходен сигнал. Версията –I3 има три галванично разделени изхода (0-10 VDC, а в случай на необходимост типа изход може да се промени на 0—10 VDC / 0—20 мA / 0-100 % ШИМ).
Захранващото напрежение е 24 VDC, като и комуникацията по Modbus RTU, и напрежението се снабдяват чрез един стандартен RJ45 конектор.
За преобразувателя е препоръчително свързването на едно Главно устройство или BMS система, чрез които можете да въведете измерената стойност в Modbus Holding регистрите на DDACM.
Допълнителни спецификации и описание
Как работи преобразувателят?
Като цяло, устройствата, произведени от Сентера, използват сериен комуникационен протокол Modbus RTU за взаимодействие помежду си. Този протокол използва RS485 технология за управление и пренасяне на информация. Има изключения, в които устройство на Сентера трябва да си взаимодейства с продукти, които не са наше изделие, като например задвижващо устройство за клапа или EC вентилатор. Специално за тези случаи, DDACM е разработен с цел улесняване на комуникацията между инсталираните устройства, като преобразувателят предоставя три аналогови изхода, чрез които могат да се изпращат команди към продукти, които не са произведени от Сентера. Трите изхода са галванично изолирани от Modbus RTU входовете. Тази електрическа изолация осигурява защита срещу потенциални разлики, пикове и статичен шум на напрежението и спомага предотвратяването на смущения, като осигурява стабилност и надеждност на сигналите, предавани през модула. Това може да бъде особено полезно, когато има нужда от свързване на устройства с различни заземителни референции или за защита на оборудването от електрически смущения.
С помощта на модула DDACM-I3 можете да изберете желания тип изход (0-10 VDC, 0-20 мA или 0-100% ШИМ), като тези три изхода са електрически изолирани от входовете на Modbus RTU, осигурявайки високо ниво на защита и пълно предаване на сигнала.
Като цяло, устройствата, произведени от Сентера, използват сериен комуникационен протокол Modbus RTU за взаимодействие помежду си. Този протокол използва RS485 технология за управление и пренасяне на информация. Има изключения, в които устройство на Сентера трябва да си взаимодейства с продукти, които не са наше изделие, като например задвижващо устройство за клапа или EC вентилатор. Специално за тези случаи, DDACM е разработен с цел улесняване на комуникацията между инсталираните устройства, като преобразувателят предоставя три аналогови изхода, чрез които могат да се изпращат команди към продукти, които не са произведени от Сентера. Трите изхода са галванично изолирани от Modbus RTU входовете. Тази електрическа изолация осигурява защита срещу потенциални разлики, пикове и статичен шум на напрежението и спомага предотвратяването на смущения, като осигурява стабилност и надеждност на сигналите, предавани през модула. Това може да бъде особено полезно, когато има нужда от свързване на устройства с различни заземителни референции или за защита на оборудването от електрически смущения.
С помощта на модула DDACM-I3 можете да изберете желания тип изход (0-10 VDC, 0-20 мA или 0-100% ШИМ), като тези три изхода са електрически изолирани от входовете на Modbus RTU, осигурявайки високо ниво на защита и пълно предаване на сигнала.
Режими на изходите
Режим 0-10 VDC: При този режим на работа, изходите генерират сигнал между 0 и 10 волта, като стойността на изхода е правопропорционална на зададената от Вас стойност. Например, ако стойността на изхода е 5 волта, то тогава управляващият сигнал ще е 50 %, като този режим е най-често използван за управление на устройства, които приемат сигнали, като например честотни инвертори, регулатори на скоростта на двигатели или PLC контролери с аналогов вход. Това е също заводски настроен режим на работа.
Режим 0-20 мА: При този режим на работа, аналоговите изходи на модула произвеждат сигнал в диапазона от 0 до 20 мA, като този режим често се използва за управление на устройства, които изискват подаване на сигнали за управление, като PLC контролери с аналогов вход, аналогови измерватели или аналогово-цифрови преобразуватели.
Режим 0-100 % ШИМ (Широчинно-импулсна модулация): При този режим на работа аналоговите изходи генерират импулсен сигнал с променлива ширина на импулса, като ширината на импулса представлява процента време, през което сигналът е "включен" спрямо общия период на импулса. Например, ширина на импулса от 50% означава, че сигналът е "включен" за 50% от периода на импулса и "изключен" за останалите 50%. Този режим обикновено се използва за управление на устройства, които приемат ШИМ сигнали, като регулатори на обороти за правотокови двигатели или LED контролери или димери осветление. Резолюцията на ШИМ сигнала обикновено позволява прецизно управление на свързаното устройство.
Режим 0-10 VDC: При този режим на работа, изходите генерират сигнал между 0 и 10 волта, като стойността на изхода е правопропорционална на зададената от Вас стойност. Например, ако стойността на изхода е 5 волта, то тогава управляващият сигнал ще е 50 %, като този режим е най-често използван за управление на устройства, които приемат сигнали, като например честотни инвертори, регулатори на скоростта на двигатели или PLC контролери с аналогов вход. Това е също заводски настроен режим на работа.
Режим 0-20 мА: При този режим на работа, аналоговите изходи на модула произвеждат сигнал в диапазона от 0 до 20 мA, като този режим често се използва за управление на устройства, които изискват подаване на сигнали за управление, като PLC контролери с аналогов вход, аналогови измерватели или аналогово-цифрови преобразуватели.
Режим 0-100 % ШИМ (Широчинно-импулсна модулация): При този режим на работа аналоговите изходи генерират импулсен сигнал с променлива ширина на импулса, като ширината на импулса представлява процента време, през което сигналът е "включен" спрямо общия период на импулса. Например, ширина на импулса от 50% означава, че сигналът е "включен" за 50% от периода на импулса и "изключен" за останалите 50%. Този режим обикновено се използва за управление на устройства, които приемат ШИМ сигнали, като регулатори на обороти за правотокови двигатели или LED контролери или димери осветление. Резолюцията на ШИМ сигнала обикновено позволява прецизно управление на свързаното устройство.
Изборът на работен режим зависи от специфичните изисквания на свързаните устройства, които не са производство на Сентера, и тяхната съвместимост с тези типове сигнали.
За управление на аналоговите изходи и въвеждане на стойности в Modbus регистрите на модула DDACM-I3 е необходимо Главно устройство Modbus. Такива устройства са универсалните контролери DRPUM или RDPUM на Сентера, които изискват специализиран фърмуер, адаптиран за конкретното приложение. Чрез интернет гейтуей можете да установите връзка между въпросния контролер и онлайн платформата SenteraWeb. Чрез тази платформа можете да изберете желаното приложение и да изтеглите специфичния фърмуер за свързаните устройства. Записвайки стойности в Modbus Holding регистри 12, 16 и 20 на преобразувателя, посредством въпросното Главно устройство може да променяте изходите.
Лесен монтаж върху DIN шина

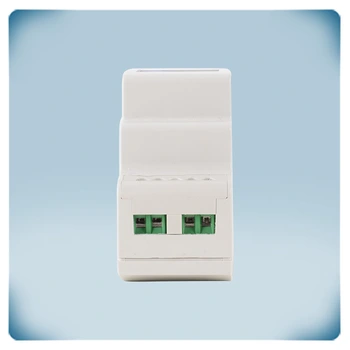

Серията преобразуватели DDACM са предназначени за монтаж върху DIN шина, като просто поставете устройството върху шината и го закрепете с помощта на черната скоба на гърба на устройството. Свържете комуникацията по Modbus и 24-волтовото захранващо напрежение чрез RJ45 конектора, както е показано в монтажната инструкция, прикрепена към артикулния код на устройството на нашия уебсайт. За по-сигурно и удобно свързване на устройството Ви препоръчваме използването на 24 VDC импулсни захранвания с RJ45 букса, които също са предназначени за монтаж върху DIN шина. Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP30 срещу проникване на прах или влага.
Серията преобразуватели DDACM са предназначени за монтаж върху DIN шина, като просто поставете устройството върху шината и го закрепете с помощта на черната скоба на гърба на устройството. Свържете комуникацията по Modbus и 24-волтовото захранващо напрежение чрез RJ45 конектора, както е показано в монтажната инструкция, прикрепена към артикулния код на устройството на нашия уебсайт. За по-сигурно и удобно свързване на устройството Ви препоръчваме използването на 24 VDC импулсни захранвания с RJ45 букса, които също са предназначени за монтаж върху DIN шина. Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP30 срещу проникване на прах или влага.
